應用案例 | 聲學成像儀在高壓電氣設備局部放電的應用

發表時間：2020-09-07

聲學成像儀在高壓電氣設備局部放電的應用
高壓電氣設備發生局部放電時，會產生超聲波，這些能量通過空氣傳遞至聲學成像儀的聲壓傳感器陣列，在顯示屏上以可見光圖像為底、超聲波能量按照調色板顏色顯示的畫面，從圖像上即可快速對局部放電部位進行排查

PA電子官網為用戶提供新型聲學成像儀，可應用于檢測發電、配電等電力行業以及以及冶金、石化、高鐵等配備有大量的高壓電氣設備行業的局部放電，將局部放電的單點檢測轉變為圖像，實現快速、準確排查

應用場景

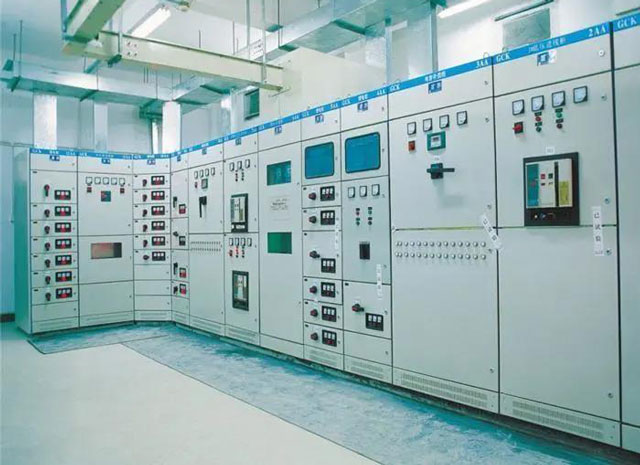

高壓配電房

在供電局、電力、發電行業，以及冶金、石化、高鐵等行業都配備有大量的高壓電氣設備，如35kv以上變電站、電氣柜等

維護背景

局部放電是電力設備絕緣在足夠強的電場作用下局部范圍內發生的放電，每一次局部放電對絕緣介質都會有一些影響，使絕緣強度下降。造成高壓電力設備絕緣損壞，甚至會造成人安全隱患。

因此電力設備檢修人員需要對運行中的高壓電氣設備做局部放電檢測，發現問題點后應及時將設備退出運行，進行檢修或更換。

面臨挑戰

1.裝備有大量的高壓電氣設備，發生局部放電情況的可能位置也很多，而常規超聲波局放儀用聽聲音或看分值的方式進行檢測，只能對少量可疑點進行局部放電確認，而無法進行快速大面積排查。
2.局部放電產生的超聲波能量通常是不能穿透密閉的柜門外殼，所以如果使用聲學成像儀直接對柜門外表面觀察，是很難對電氣設備進行有效檢測的。

解決方案

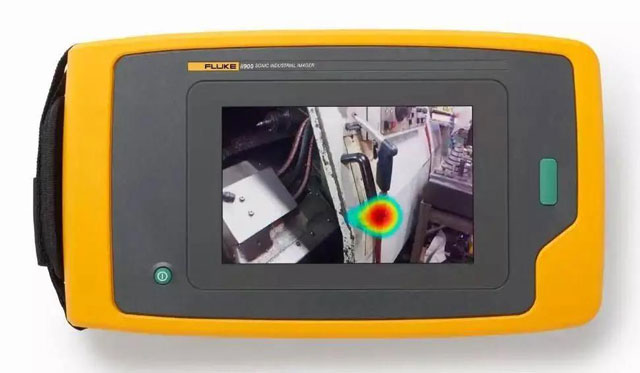

Fluke ii900聲學成像儀

通過Fluke ii900聲學成像儀檢測高壓電氣設備接頭局部放電、絕緣子放電及電氣柜內部設備局部放電，幫助電氣維護人員對局部放電進行及時排查和處理，保證電氣設備的正常運行。

測試方案

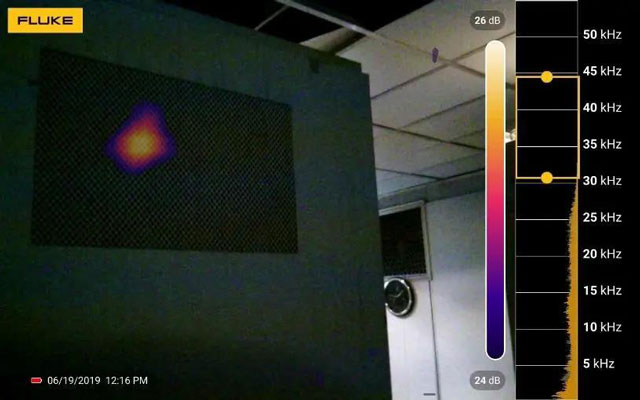

01 電氣柜內部設備局部放電檢測

（某10kv配網電氣柜的局部放電檢測）

該10kv配網電氣柜的三相母排因上方空調管線漏水，導致潮濕進而出現局部放電現象。通常三相母排在內部很難被發現，但通過反映局部放電的超聲波能量會在柜門門縫或鐵絲網等其它有空隙的部位傳遞出來，盡管能量會受到衰減，但聲學成像儀有機會將這個能量捕捉到，進而在畫面中把局部放電的情況顯示出來。

02 高壓電氣設備接頭局部放電檢測

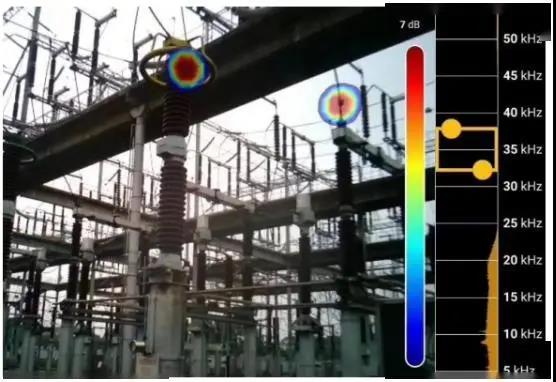

（Fluke ii900聲學成像儀進行局部放電實測）

高壓電氣設備接頭是常見的故障薄弱點，惡劣的環境引起極易引發多位置的局部放電，而超聲波局放儀用聽聲音或看分貝值的方式進行檢測，只能對少量可疑點進行局部放電確認。
Fluke ii900聲學成像儀既能清晰地反映出局部放電的位置，又可以有效屏蔽現場的噪聲干擾，在一次探查中可以在顯示屏上同時看到多個局放點，進行快速大面積排查。

03 高壓電氣設備絕緣子放電檢測

在絕緣子發生局部放電時，有可能會造成放電部位的溫度升高，但這不是一定出現的，也存在溫度沒有變化或變化非常小、無法用熱像儀檢測的可能，采用Fluke ii900聲學成像儀可對絕緣子局部放電進行精準檢測。

結語

局部放電是高壓電氣設備經常會遇到的問題，會造成電氣設備損壞甚至危及人員安全，而現有檢測手段非?：氖鼻矣新┘煒贍埽?strong>PA電子官網為用戶提供新型聲學成像儀，新的聲學成像技術將局部放電的單點檢測轉變為圖像，實現快速、準確排查。提高電氣設備正常運行的穩定性，以及安全性，進而提升電力系統供電的可靠性。
