紅外測溫技術在變電站中的應用
變電站里有變壓器、互感器、隔離開關、斷路器、避雷器、電容器、整流器、絕緣子、線夾、阻波器等設備。高電壓大電流的設備長期工作,在故障出現之前會出現異常的高溫。在事故之前得知各處設備的溫度分布,就可以將處于萌芽狀態的故障及時消除。
PA電子官網為變電站用戶提供數字化、標準化、智能化于一體的高精度紅外測溫技術,其快捷、準確、高效、智能的技術優勢為變電設備的運行、維護、缺陷診斷發揮著重要作用。
維護背景

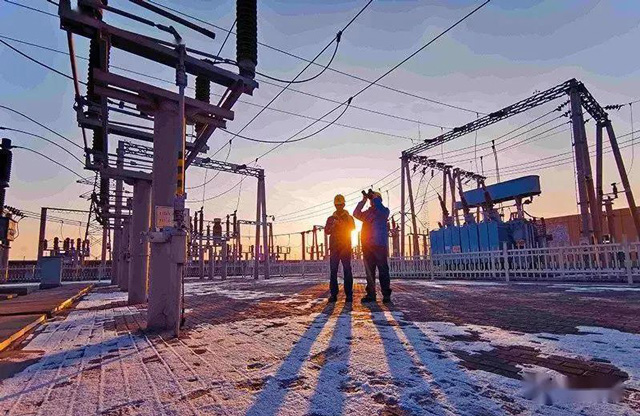

電力變電站
隨著我國電網建設日趨完善,電網規模的逐漸擴大,對變電站安全平穩運行提出了更高的要求。變電站內電氣設備隨之增加的電氣設備的安全隱患亦有所增加,對變電設備的運行狀況進行及時檢測也就成為變電站平穩運行的重要保障。
解決方案

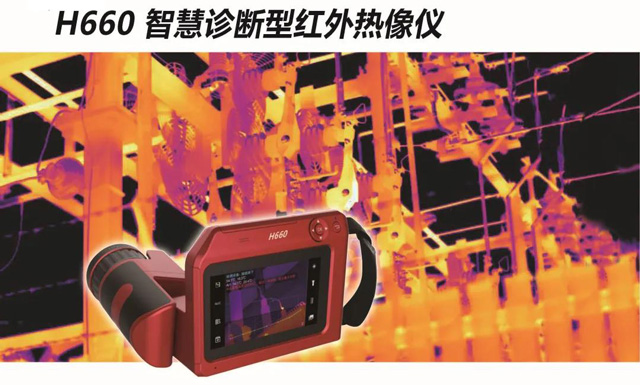

PA電子官網H660智慧診斷型紅外熱像儀是一款新型智能紅外測溫設備,在卓越的設備硬件基礎上,通過智能化設備臺賬管理,實現從設備檢測任務生成到設備巡檢報表完成的精簡閉環管理。
1.內置的電力專家診斷經驗和電力行業診斷規范,保障了精確檢測的智能診斷分析能力;
2.結構化數據引擎提升歷史數據趨勢分析,現場即可實現快速分析、準確預測。
3.自動實現設備與檢測數據的關聯存儲,從現場拍照測試到設備巡檢報表一步到位,節約90%的數據處理時間
智能設備臺賬
輕松實現設備臺賬管理、檢測任務管理、檢測數據管理、診斷規則管理,對于每次檢測的數據自動進行結構化處理、分類存儲和深度整合,構建基于大數據的智慧運維系統。

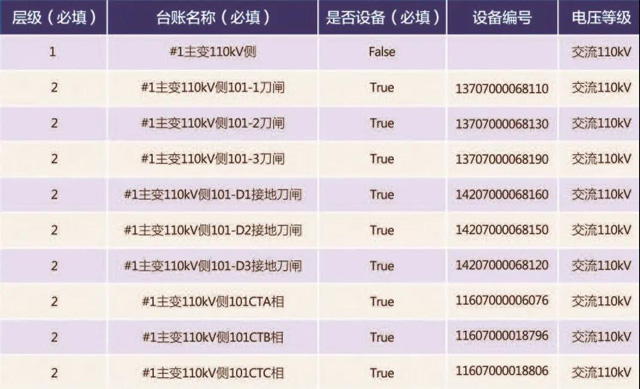

1.設備臺帳管理
建立設備與檢測數據的關聯存儲,為高效巡檢打下基礎。

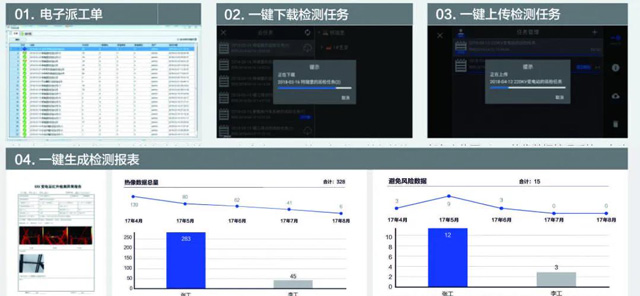

2.檢測任務管理
1)電子工單
選擇本次需要檢測的設備清單自動生成檢測任務發布至終端
2)下載檢測任務
一鍵下載檢測任務包含設備清單、模版、 診斷規則
3)上傳檢測任務
按照任務內置模版定位拍照自動調用診斷規則智能診斷,診斷結論自動保存于任務內,一鍵上傳已完成的檢測任務
4)巡檢報表生成
自動生成用戶所需的巡檢報表,直觀展現設備目前的工作狀態以及巡檢的工作成果
3.檢測數據管理
專業熱像數據管理系統以樹狀結構的方式,電子化管理設備臺賬,為用戶提供檢測任務數據統計、工作報表展示、數據查詢、圖像分析、歷史趨勢分析等豐富的數據管理功能。
智能診斷分析

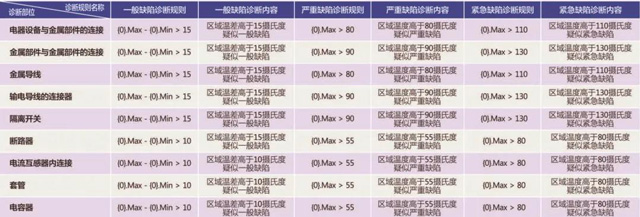

內置DL/T664-2016版的《帶電設備紅外診斷應用規范》和專家經驗;根據測試任務自動匹配相關設備診斷規則,根據診斷結論自動給予方案建議,并將診斷結論和解決方案保存于當次檢測任務內。大大降低了用戶的使用成本和學習成本,大幅提升檢測效率。

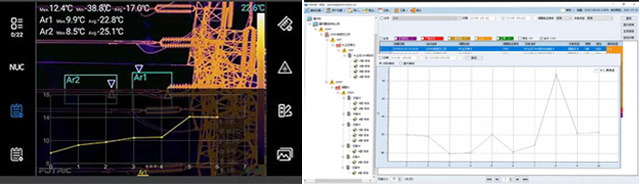

智能預測
基于結構化數據引擎,對歷史檢測數據具有準確分析和智能預測的能力,預測設備未來可能的溫度或溫升趨勢,檢測數據量越大,預測結果越精準。
1.熱像照片自動命名(設備臺賬或掃描二維碼)
2.專有的熱像場景智能匹配技術實現標準化拍攝
3.基于環境條件自動調整測量數據(比如夏天或者冬天檢測,氣溫不同,自動屏蔽環境溫度干擾)
卓越設備硬件
手自一體熱像鏡頭,可隨時切換一鍵快速自動對焦或手動調節;
180°可旋轉鏡頭的設計,更易于瞄準和觀察,能夠應對各種觀察角度,且長期使用不易疲勞。
5.5英寸OLED超高清觸摸顯示屏,能夠實現1920*1080超高清分辨率(1080P)的微秒級響應時間

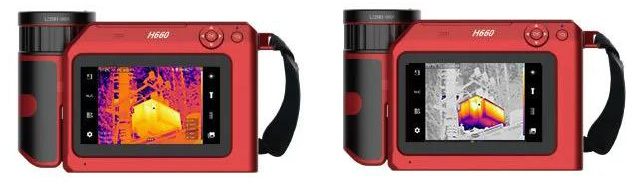

智能成像技術
1.復合調色聚焦成像技術

出色的熱成像質量非常適用于復雜場景中分析特定目標的細微溫差,有利于現場快速得出正確的診斷結論。

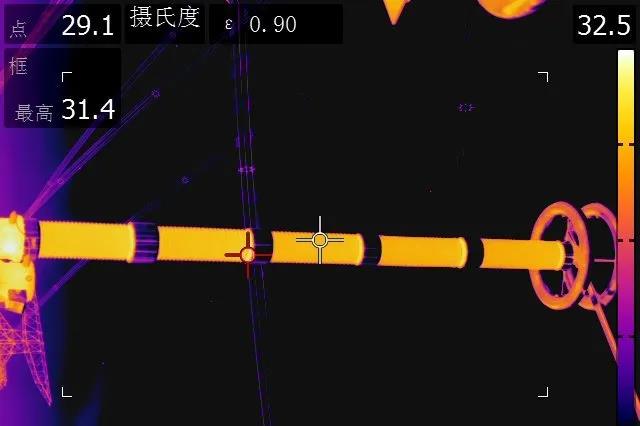

2.高溫差均衡成像技術

可以在高溫差場景中,清晰顯示所有目標的熱梯度。
實際應用
在變電站運行維護中的應用
1.設備狀態檢測及維修:
變電站電氣設備檢修轉變?yōu)槌R?guī)的狀態檢測與維修。這種檢測方式靈活性高,可以減少日常檢修工作量,同時也避免了因斷電給電氣設備帶來的干擾。
常見問題

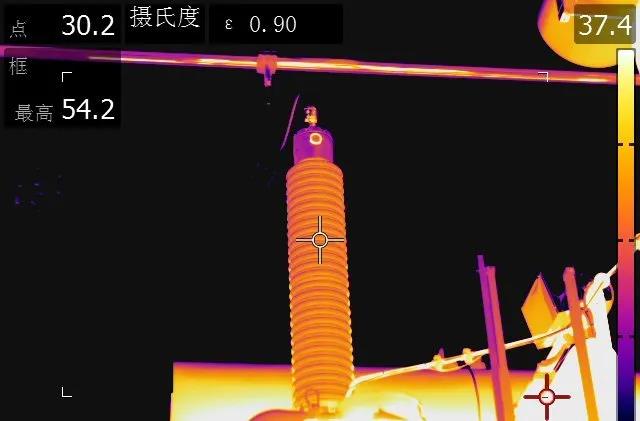

中性點套管
套管連接端部發熱氧化是判斷是否異常的依據。常見問題有介質損耗增大;套管缺油;導電回路連接件接觸不良。
PT 電壓互感器
常見問題為內部老化而導致的故障;由于漏油而導致故障缺陷
2.排除事故隱患:
一旦變電站電氣設備運行負荷過高,就意味著設備中每一層級的變電系統都要承受較大的負荷,如果超過設備所能承受的負荷極限就會引起突發事故帶來不必要的經濟損失。
常見問題
避雷器
常見問題為1000KV 嚴重缺陷,內部絕緣受潮、老化,漏油

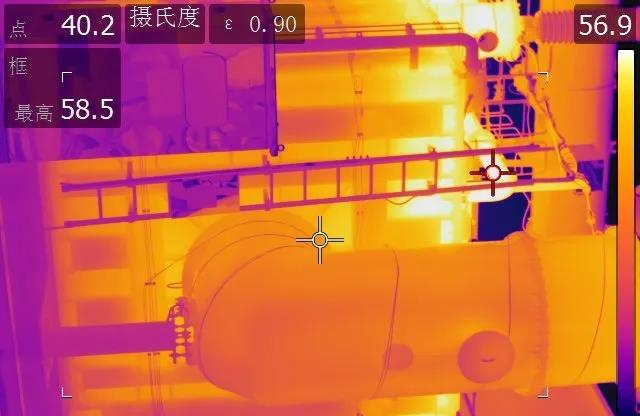

變壓器本體
常見問題有本體渦流損耗發熱。主要由于漏磁產生的渦流引起本體或部分連接螺桿發熱。
使用H660智慧診斷型紅外熱像儀還可針對1)各類導電接頭、接線樁頭氧化腐蝕以及連接不良缺陷;2)各類高壓開關內中心觸頭接觸不良缺陷;3)隔離刀閘刀口與觸片以及轉動帽與球頭結合不良缺陷;4)電力變壓器高、低壓套管上、下兩端連接不良等一系列問題
在變電站設備缺陷診斷分析中的應用
現場檢測時可直接調用診斷規范,智能診斷設備當前狀態,給出“正常、一般缺陷、嚴重缺陷、緊急缺陷”等診斷結論,根據診斷結論自動給予方案建議,并將診斷結論和解決方案保存于當次檢測任務內。
PA電子選型

H600系列高精度紅外熱像儀幫助用戶構建基于大數據的變電站設備紅外檢測智慧運維系統,形成更科學合理、更具有針對性的數據庫體系用以高效指導變電站運維的實際工作開展。
